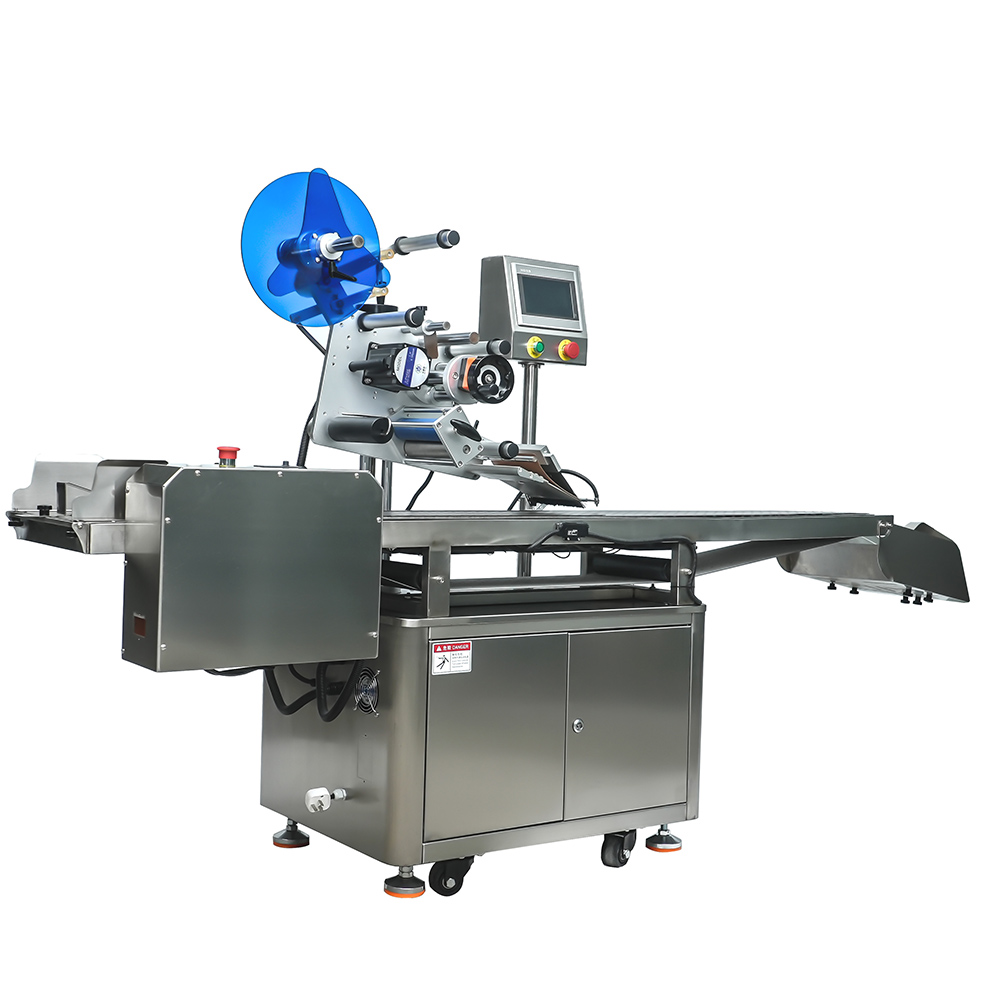

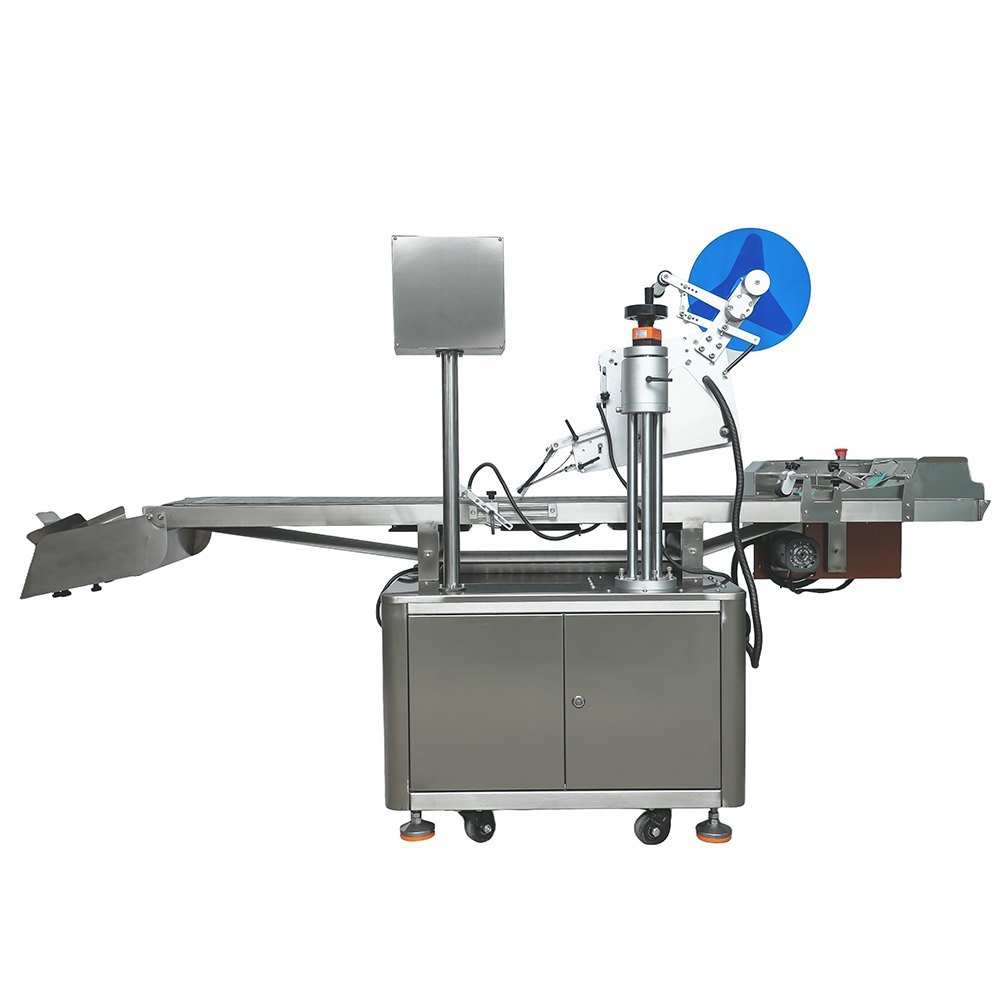

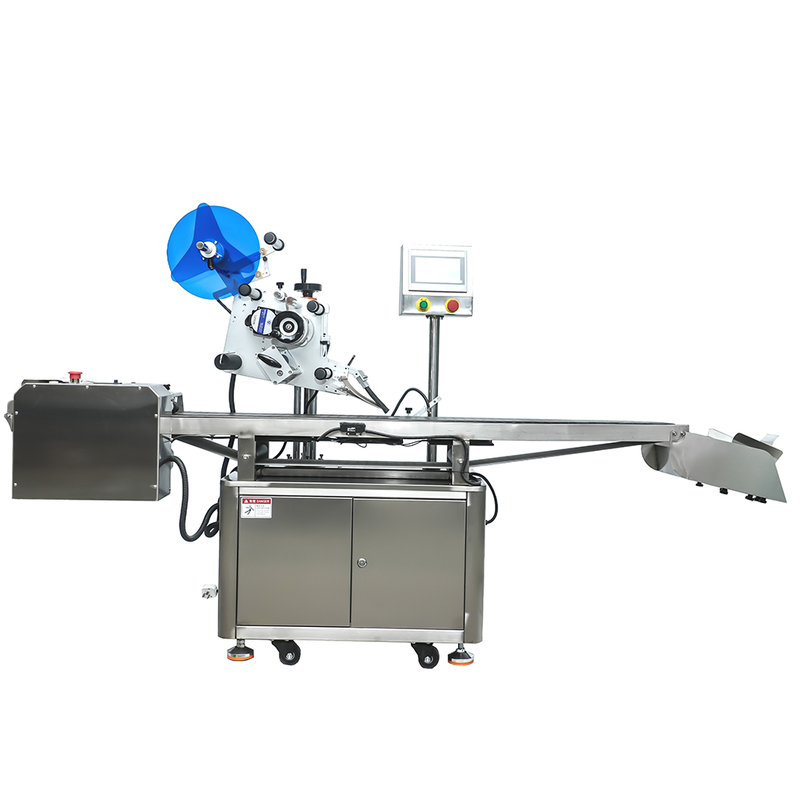

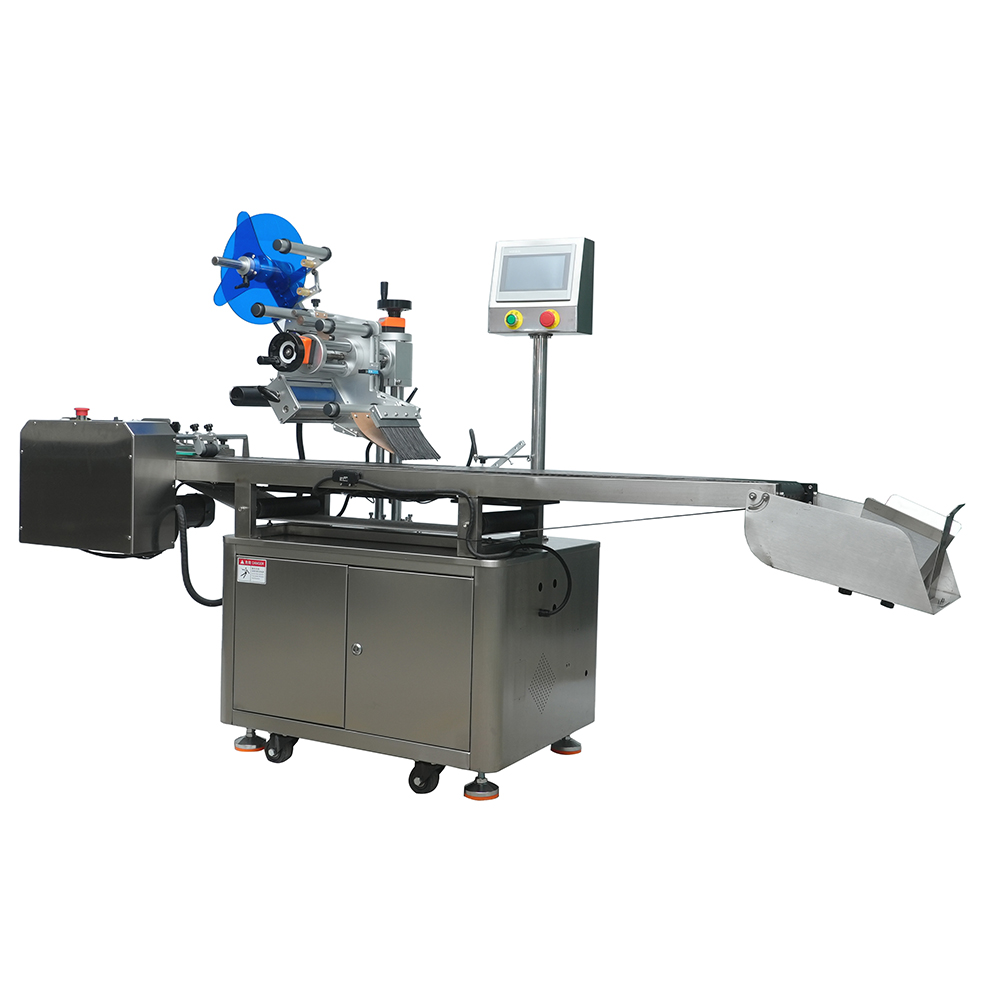

YCT-311 عبارة عن آلة وضع العلامات على الأسطح المسطحة الأوتوماتيكية بالكامل بالشفط والمصممة للبطاقات والأكياس البلاستيكية والكرتون والأوراق الورقية والأكياس الرفيعة وغيرها من المنتجات المسطحة خفيفة الوزن. مُجهز بجهاز ترقيم الصفحات وناقل امتصاص الفراغ، فهو يساعد على فصل المنتجات وتغذيتها وحفظها بشكل مسطح أثناء النقل من أجل وضع العلامات المستقرة عالية السرعة. تدعم الماكينة وضع العلامات ذات التغطية الكاملة، ووضع العلامات الدقيقة الجزئية، ووضع العلامات الرأسية متعددة الملصقات، ووضع العلامات الأفقية متعددة الملصقات، بدقة ±0.5 مم وسرعات 40-120 قطعة/دقيقة.
تم تطوير للمصنعين آلة وضع العلامات على الأسطح المسطحة ذات التغذية بالشفط الأوتوماتيكية بالكامل YCT-311 الذين يحتاجون إلى وضع علامات دقيقة وفعالة على المنتجات خفيفة الوزن أو الرقيقة أو المسطحة أو ذات الألواح التي يصعب تغذيتها بشكل ثابت باستخدام أنظمة النقل العادية.
بالنسبة لمنتجات مثل البطاقات والأكياس البلاستيكية والكرتون والأوراق الورقية والأكياس الرفيعة والقطع البلاستيكية الرقيقة ومواد التغليف المسطحة ، قد تواجه آلات وضع العلامات المسطحة العادية مشكلات مثل انجراف المنتج أو التداخل أو ضعف التباعد أو وضع الملصقات غير المستقر. يعالج YCT-311 هذه المشكلات من خلال الجمع بين جهاز ترقيم الصفحات وناقل الامتزاز الفراغي ، مما يساعد على تغذية المنتجات واحدًا تلو الآخر وإبقائها مسطحة أثناء عملية وضع العلامات.
وهذا يجعل YCT-311 حلاً عمليًا للعملاء الذين يبحثون عن آلة وضع العلامات على البطاقات، , أو آلة وضع العلامات على الأكياس ، أو , آلة وضع العلامات على الأسطح المسطحة ، أو آلة وضع العلامات بالتغذية الفراغية للتطبيقات عالية الدقة وعالية الإنتاج.
بالنسبة للعديد من المنتجات الرقيقة أو خفيفة الوزن، لا يتمثل التحدي الأكبر في تطبيق الملصق فحسب، بل أيضًا في التعامل المستقر مع المنتج قبل وضع الملصق.
منتجات مثل:
بطاقات
أكياس بلاستيكية رقيقة
الحقائب الصغيرة
أوراق ورقية
كرتونة رقيقة
مواد مطبوعة خفيفة الوزن
يمكن بسهولة أن تتحرك أو ترفع أو تتداخل أو تتغذى بشكل غير متساو. تم تصميم YCT-311 لحل هذه المشكلات من خلال:
تغذية ترقيم الصفحات للفصل واحدًا تلو الآخر
نقل الامتزاز الفراغي للنقل المستقر
الكشف الدقيق عن أجهزة الاستشعار
الضغط المستمر أثناء تطبيق الملصق
هذا هو السبب في أن YCT-311 مناسب بشكل خاص للمشروعات التي قد تواجه فيها الملصقات المسطحة القياسية صعوبات مع المنتجات الخفيفة أو المرنة أو الرقيقة.
يعتبر YCT-311 مناسبًا لوضع العلامات على مجموعة واسعة من المنتجات المسطحة أو الورقية خفيفة الوزن، بما في ذلك:
بطاقات
أكياس بلاستيكية
أكياس رقيقة
أوراق ورقية
كرتون
إدراجات التعبئة والتغليف
المواد المطبوعة
صفائح بلاستيكية رقيقة
كرتونة مسطحة صغيرة
مواد التعبئة والتغليف الخفيفة OEM
اعتمادًا على هيكل المنتج الفعلي وموضع الملصق، يمكن أيضًا اعتبار الماكينة مناسبة للمنتجات التي تتطلب وضع الملصقات على:
الأسطح المسطحة
الأسطح على شكل قوس
الأسطح المستديرة
الأسطح المقعرة
الأسطح المحدبة
الأسطح الخاصة الأخرى بعد التقييم الهندسي
يستخدم YCT-311 على نطاق واسع في:
صناعة العبوات الكرتونية
صناعة المنتجات البلاستيكية
صناعة الإلكترونيات
صناعة منتجات البطاقة
صناعة التعبئة والتغليف OEM
صناعة مواد الطباعة
صناعة المواد الغذائية
صناعة مستحضرات التجميل
صناعة اللعب
الصناعة الكيميائية
صناعة الأدوية
يدعم YCT-311 العديد من تنسيقات وضع العلامات الشائعة لمتطلبات المنتجات والتعبئة المختلفة.
مناسب للمنتجات التي تتطلب أن يغطي الملصق معظم أو كل السطح المستوي المستهدف.
مناسب للمنتجات التي تتطلب وضع الملصق في موضع محدد وبدقة عالية.
مناسب للمنتجات التي تتطلب ترتيب ملصقات متعددة عموديًا.
مناسب للتطبيقات التي تتطلب وضع ملصقات متعددة بترتيب أفقي.
هذه المرونة تجعل YCT-311 مناسبًا للمصانع التي تقوم بتشغيل وحدات SKU مختلفة أو حزم ترويجية أو وظائف تغليف OEM مخصصة.
تم تجهيز الآلة بجهاز ترقيم الصفحات الذي يساعد على فصل البطاقات أو الأكياس أو الأوراق الورقية أو المنتجات المماثلة وتغذيتها إلى الناقل واحدة تلو الأخرى. وهذا يساعد على تحسين استقرار التغذية وتقليل التداخل.

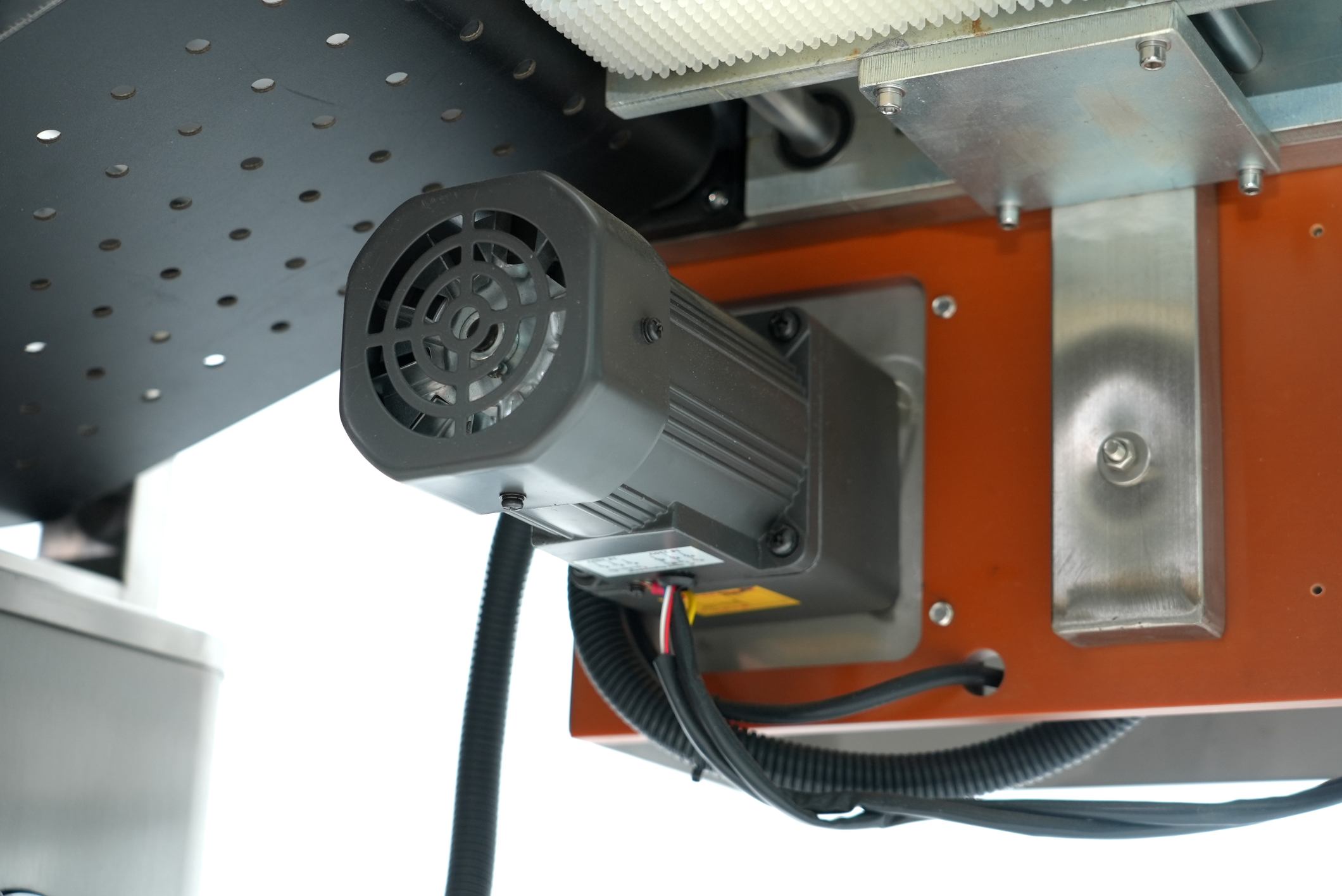

إحدى المزايا الرئيسية لـ YCT-311 هي ناقل الامتزاز . إن الحزام الناقل مثقوب ومدعوم بمحرك منفاخ بالأسفل، مما يولد شفط فراغ يساعد على إبقاء المنتجات خفيفة الوزن مسطحة ومستقرة أثناء النقل.
وهذا مفيد بشكل خاص لـ:
أكياس فارغة
أكياس رقيقة
بطاقات مرنة
أوراق مطبوعة
قطع بلاستيكية خفيفة الوزن
توفر الماكينة تفاوتًا في وضع العلامات قدره ±0.5 مم ، مما يجعلها مناسبة للمنتجات التي تتطلب وضع ملصق دقيق ونظيف.
مع قدرة قياسية تبلغ 40-120 قطعة/دقيقة ، فإن YCT-311 مناسب للعملاء الذين يحتاجون إلى السرعة وجودة وضع العلامات المتسقة.
يمكن تكوين الجهاز مع:
طابعة الكود
طابعة نافثة للحبر
طابعة المعلومات المتغيرة
وهذا يسمح للجهاز بطباعة:
رقم دفعة الإنتاج
تاريخ الإنتاج
تاريخ انتهاء الصلاحية
معلومات متغيرة أخرى
أثناء عملية وضع العلامات، وتحسين كفاءة الإنتاج.
واجهة شاشة اللمس واضحة وسهلة الاستخدام، وتتوفر باللغتين الصينية والإنجليزية . يمكن للمشغلين ضبط المعلمات مباشرة واستخدام وظائف العد لإدارة الإنتاج.
تم تجهيز YCT-311 بما يلي:
اليابان نظام التحكم باناسونيك
مستشعر تسمية LEUZE الألماني/الإيطالي
مستشعر منتج باناسونيك الياباني
تساعد هذه المكونات على ضمان التشغيل المستقر للآلة وأداء الكشف الدقيق.
إذا كانت المشاكل مثل:
تسرب التسمية
كسر التسمية
أعطال أخرى في الجهاز
تحدث أثناء التشغيل، يمكن للآلة إعطاء إنذار لمساعدة المشغلين على الاستجابة بسرعة.
تستخدم الماكينة وقطع الغيار الفولاذ المقاوم للصدأ وسبائك الألومنيوم المتقدمة المؤكسدة ، مما يساعد على توفير مقاومة التآكل والمتانة وعمر الخدمة الطويل.
تم تجهيز محول الجهد الكهربي لتكييف الماكينة بشكل أفضل مع متطلبات الجهد المحلي في أسواق التصدير المختلفة.
عملية العمل بسيطة ومناسبة لبيئات الإنتاج التي تتطلب وضع علامات مستمرة ومستقرة.
انقر فوق ابدأ على شاشة اللمس
يتم وضع المنتجات على جهاز ترقيم الصفحات
يقوم جهاز ترقيم الصفحات بفصل المنتجات وإرسالها واحدة تلو الأخرى إلى الناقل
يقوم ناقل الامتزاز بتحريك المنتج للأمام مع تثبيته بشكل مسطح عن طريق الشفط الفراغي
عندما يكتشف المستشعر موضع الهدف، تقوم الآلة بتوزيع الملصق
تقوم الأسطوانة بضغط الملصق على سطح المنتج
تم الانتهاء من دورة وضع العلامات واحدة
فيما يتعلق بمنطق التحكم، يرسل مستشعر الملصق ومستشعر المنتج إشارات إلى PLC ، ثم يتحكم PLC في أجزاء الماكينة المختلفة مثل المحركات لإكمال عملية وضع العلامات التلقائية.
YCT-311 مناسب لـ:
تسميات لاصقة
تسميات الفيلم
تسميات رمز الإشراف الإلكتروني
تسميات الرمز الشريطي
ملصقات لاصقة شفافة أو غير شفافة
وهذا يجعل الآلة مناسبة لكل من متطلبات وضع العلامات القياسية ومتطلبات وضع العلامات المتعلقة بقابلية التتبع.
غرض |
مواصفة |
نموذج |
YCT-311 |
نوع الآلة |
آلة وضع العلامات على الأسطح المسطحة الأوتوماتيكية بالكامل بالشفط والتغذية |
مواصفات التسمية |
لاصق لاصق شفاف أو غير شفاف |
التسامح في وضع العلامات |
± 0.5 ملم |
سعة |
40-120 قطعة/دقيقة |
حجم المنتج المناسب |
الطول: 40-400 مم، العرض: 20-200 مم، الارتفاع: 0.2-150 مم، يمكن تخصيصه |
حجم الملصق المناسب |
الطول: 15-100 ملم، العرض (الارتفاع): 15-130 ملم |
حجم الآلة |
2080 × 695 × 1390 ملم |
حجم التعبئة |
2130 × 730 × 1450 ملم |
الجهد االكهربى |
220 فولت/50(60) هرتز، يمكن تخصيصها |
قوة |
820 واط |
الوزن الصافي |
200 كجم |
الوزن الإجمالي |
365 كجم |
لفة التسمية |
المعرف: Ø76 مم، القطر الخارجي: ≥260 مم |
بناء |
وظيفة |
ناقل الامتزاز |
ناقل مثقوب مزود بمحرك منفاخ في الأسفل لإنشاء شفط فراغ، مما يساعد على إبقاء المنتجات الخفيفة مسطحة أثناء النقل |

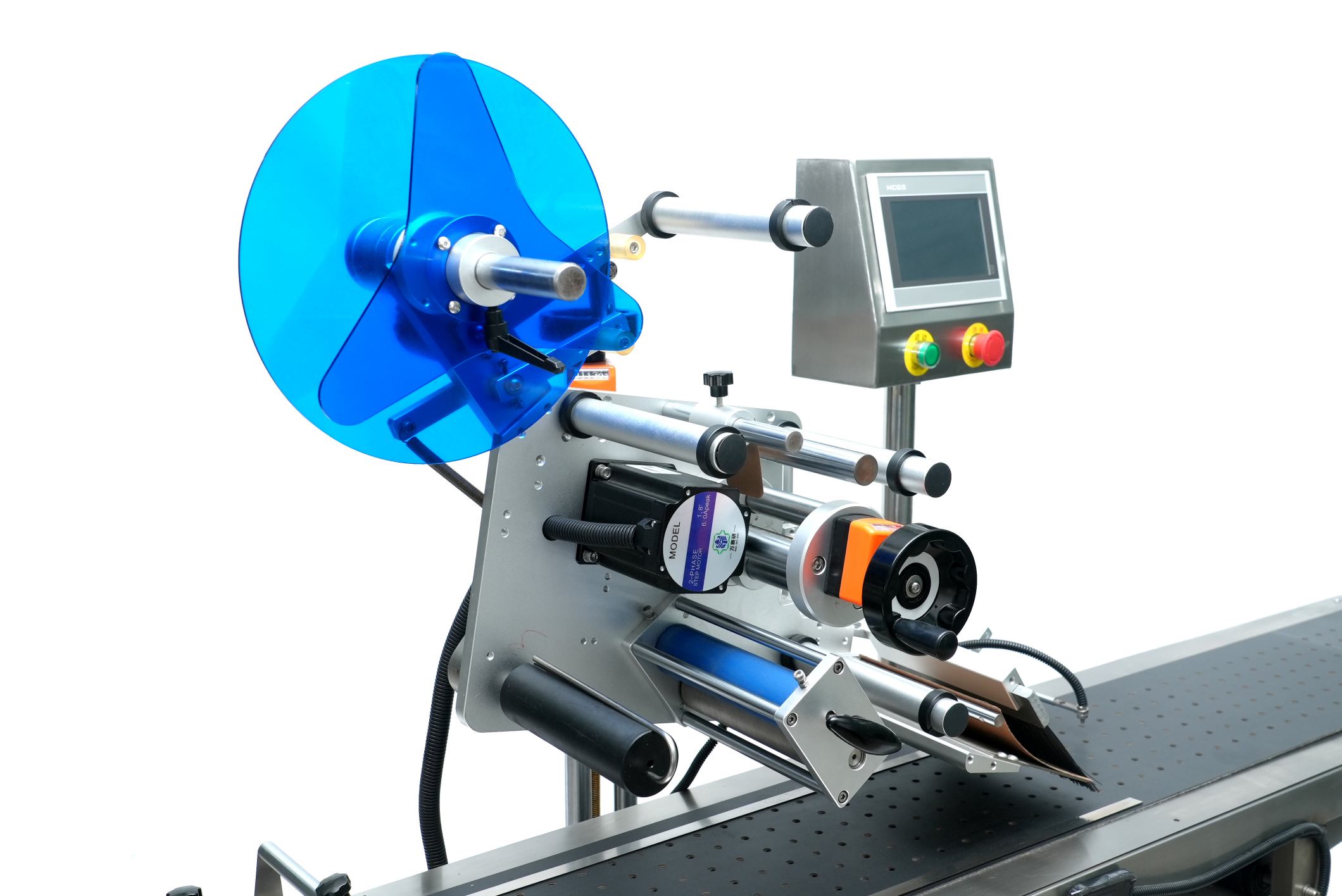

رأس التسمية |
جوهر الملصق، بما في ذلك لف الملصق وهيكل القيادة |
شاشة تعمل باللمس |
تستخدم للتشغيل وإعداد المعلمة |

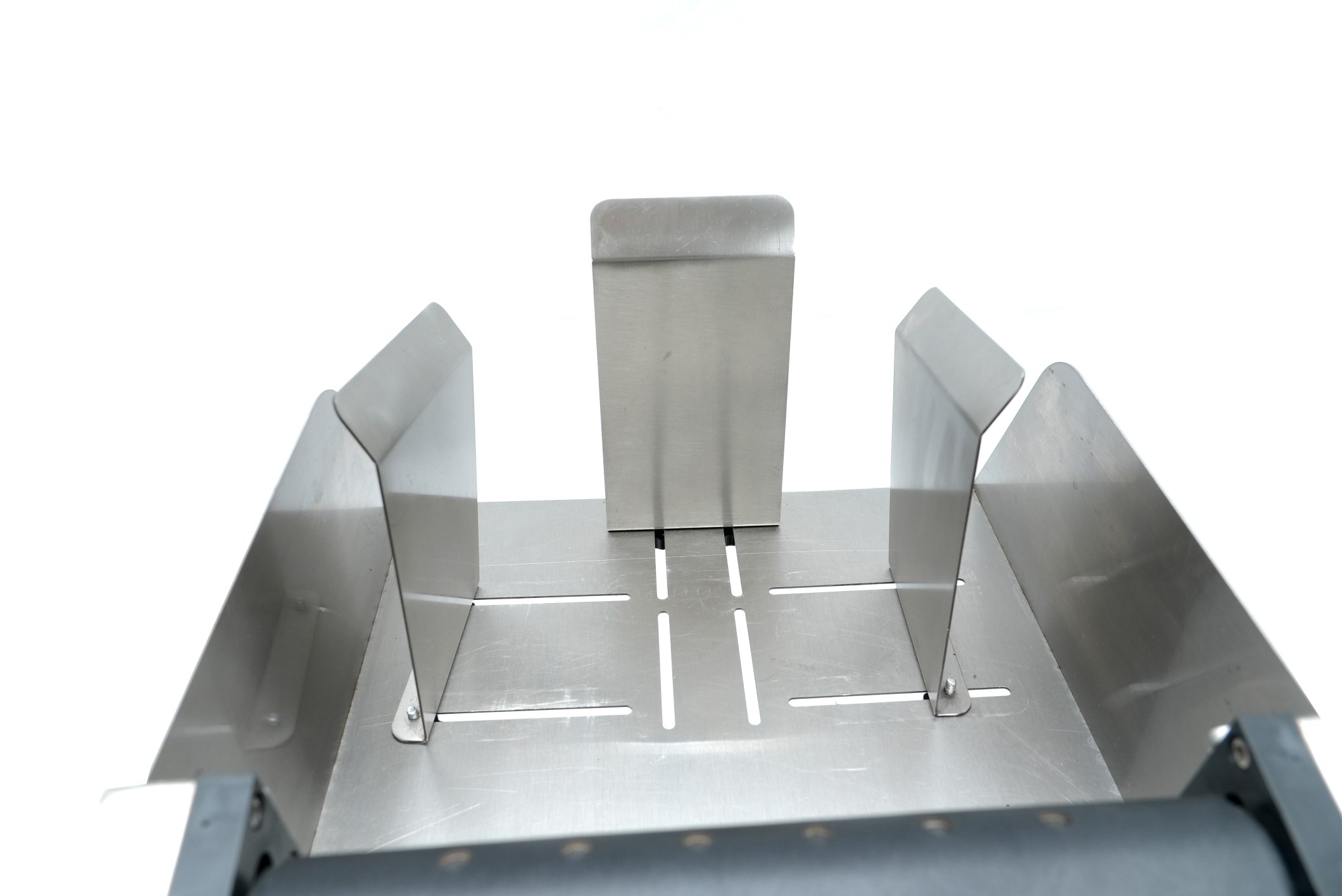

لوحة التجميع |
يجمع المنتجات ذات العلامات |

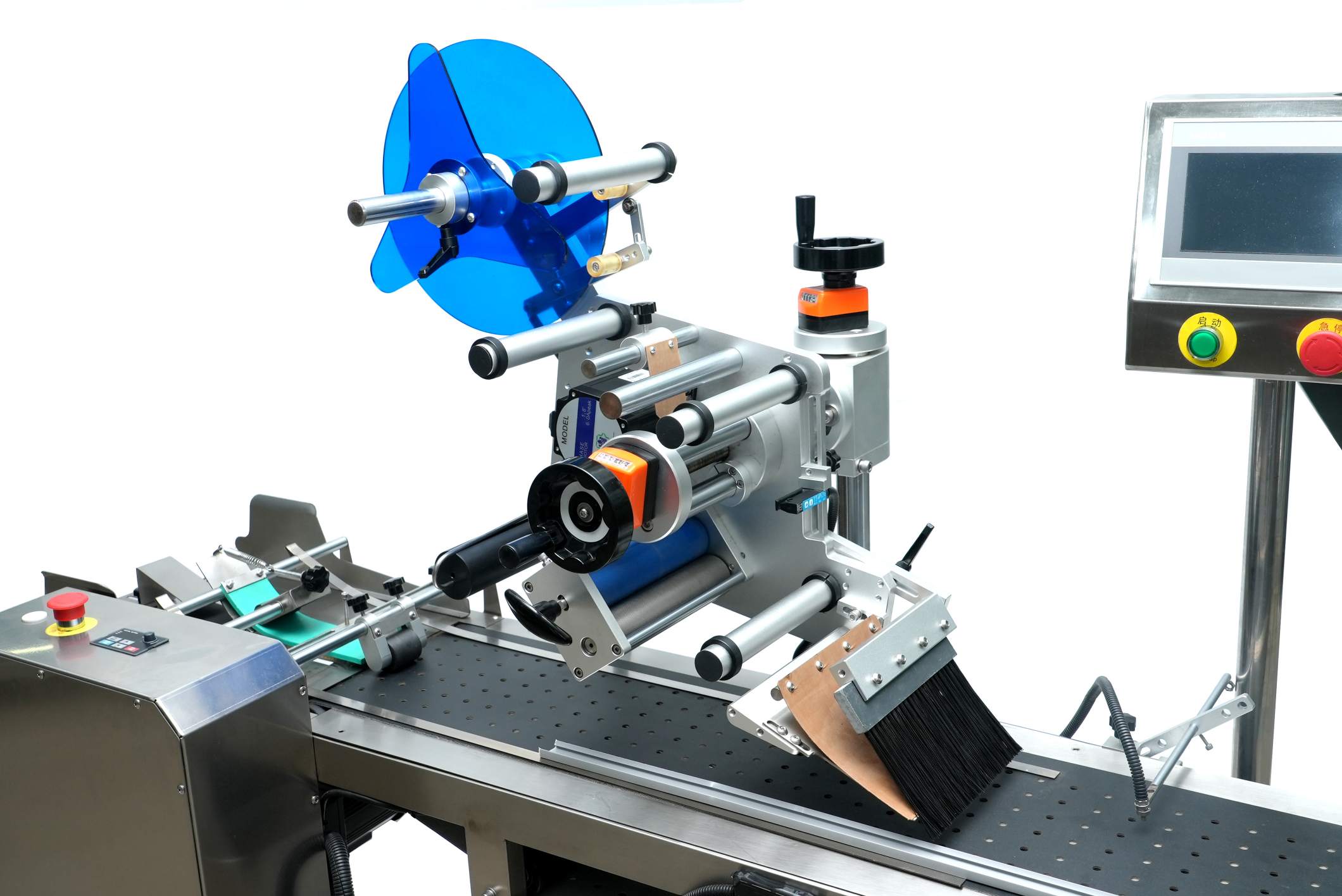

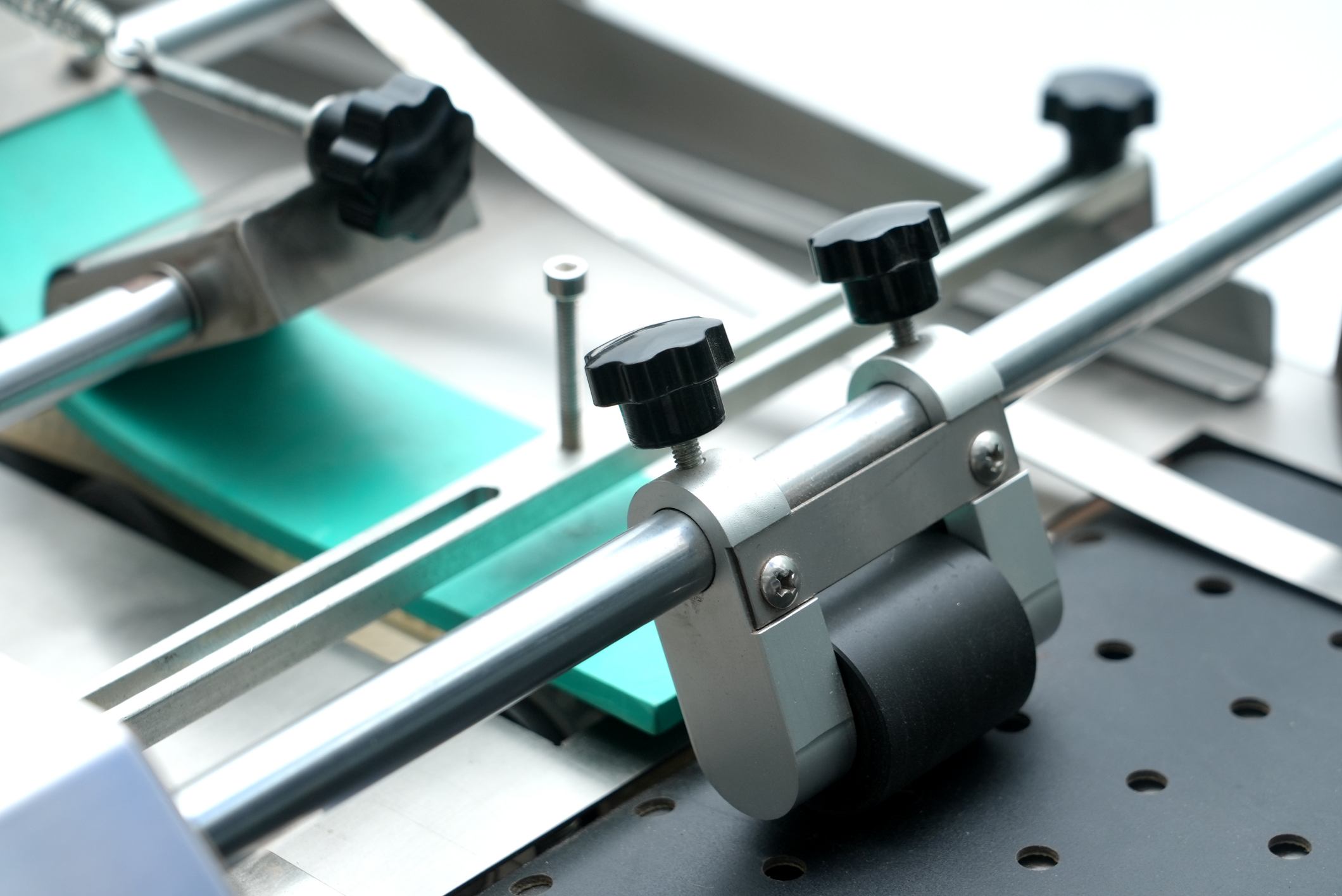

تقوية الأسطوانة الإسفنجية |
يضغط على المنتجات الموسومة لتعزيز التصاق الملصق |
التبديل الرئيسي |
يقوم بتشغيل الجهاز |
توقف الطوارئ |
يوقف الجهاز في حالة التشغيل غير الطبيعي |
صندوق كهربائي |
التكوينات الكهربائية للمنازل |
جهاز ترقيم الصفحات |
يفصل الأكياس المكدسة، والبطاقات، والمنتجات المماثلة، ويرسلها واحدة تلو الأخرى إلى الناقل |
تم تصميم الماكينة من أجل التعديل البسيط في الإنتاج اليومي. يمكن للمشغلين ضبط:
ارتفاع آلية الماكينة بحيث تكون حافة سكين وضع العلامات أعلى بحوالي 2 مم من ارتفاع المنتج ومستوى الموضع المستهدف
سرعة الناقل وسرعة وضع العلامات على شاشة اللمس بحيث يتطابق كلاهما بشكل صحيح
موضع المستشعر بحيث يمكن الاستغناء عن كل ملصق بالكامل
وضع الأسطوانة بحيث تكون موازية للحزام الناقل وتضغط بشكل صحيح على سطح المنتج
ويساعد ذلك على تقليل وقت الإعداد وتحسين راحة التشغيل أثناء تغيير المنتج.
لضمان أداء مستقر لوضع العلامات، يوصى بمتطلبات الملصقات التالية:
يجب أن تكون الفجوة بين الملصق والآخر 2-3 مم
يجب أن تكون المسافة بين حافة الملصق وحافة الورقة الخلفية 2 مم
يجب أن تكون الورقة الخلفية مصنوعة من زجاج ذو صلابة جيدة لتقليل خطر الكسر
يجب أن يكون القطر الداخلي للنواة 76 ملم
يجب أن يكون القطر الخارجي أقل من 280 ملم
يجب ترتيب التسميات في صف واحد
يجب دائمًا تأكيد مواصفات الملصق النهائي وفقًا لمنتجك الفعلي وبعد التواصل مع مهندسي YCTAUTO.
يمكن تكوين YCT-311 بوظائف اختيارية مثل:
طابعة الكود
طابعة نافثة للحبر
طابعة المعلومات المتغيرة
وظيفة التغذية التلقائية
وظيفة جمع المواد التلقائية
جهاز وضع العلامات الإضافي
تصميم آلة مخصصة وفقا لمتطلبات المنتج
وهذا يجعل الماكينة مناسبة لمشاريع تصنيع المعدات الأصلية، وترقيات التعبئة والتغليف، وتطبيقات خطوط الإنتاج المتكاملة.
يعد YCT-311 مناسبًا للبطاقات والأكياس البلاستيكية والكرتون والأوراق الورقية والأكياس الرقيقة والمواد المطبوعة وغيرها من المنتجات المسطحة أو الورقية خفيفة الوزن.
يشتمل YCT-311 على جهاز ترقيم الصفحات وناقل الامتزاز الفراغي ، مما يجعله أكثر ملاءمة للمنتجات خفيفة الوزن أو الرقيقة أو المرنة التي تحتاج إلى تغذية مستقرة ونقل مسطح أثناء وضع العلامات.
يدعم الجهاز وضع العلامات ذات التغطية الكاملة، ووضع العلامات الدقيقة الجزئية، ووضع العلامات الرأسية متعددة الملصقات، ووضع العلامات الأفقية المتعددة الملصقات.
التسامح مع وضع العلامات هو ± 0.5 مم ، مما يجعلها مناسبة للمنتجات التي تتطلب دقة عالية.
السرعة القياسية هي 40-120 قطعة/دقيقة ، اعتمادًا على حجم المنتج، وحجم الملصق، وظروف التشغيل الفعلية.
نعم. يمكن إضافة طابعة رموز اختيارية أو طابعة نفث الحبر أو وحدات الطابعة لطباعة تاريخ الإنتاج ورقم الدُفعة وتاريخ انتهاء الصلاحية والمعلومات الأخرى أثناء وضع العلامات.
تدعم الآلة الملصقات اللاصقة بما في ذلك الملصقات الشفافة أو غير الشفافة، وملصقات الأفلام، وملصقات الرمز الشريطي، وملصقات رمز الإشراف الإلكتروني.
نعم. تدعم الماكينة التخصيص وفقًا لأبعاد المنتج ومتطلبات الملصقات والأجهزة الاختيارية واحتياجات تكامل الخط.
هل تبحث عن آلة وضع العلامات على الأسطح المسطحة عالية السرعة للبطاقات أو الحقائب أو الصناديق الكرتونية أو الأوراق الورقية أو المنتجات المرنة خفيفة الوزن؟
أرسل لنا الخاص بك:
صورة المنتج
حجم المنتج
حجم التسمية
موقف وضع العلامات المطلوبة
متطلبات الإخراج
متطلبات الترميز أو الطباعة
تفاصيل خط الإنتاج
ستوصي YCTAUTO بالتكوين المناسب بناءً على تطبيقك الفعلي.
