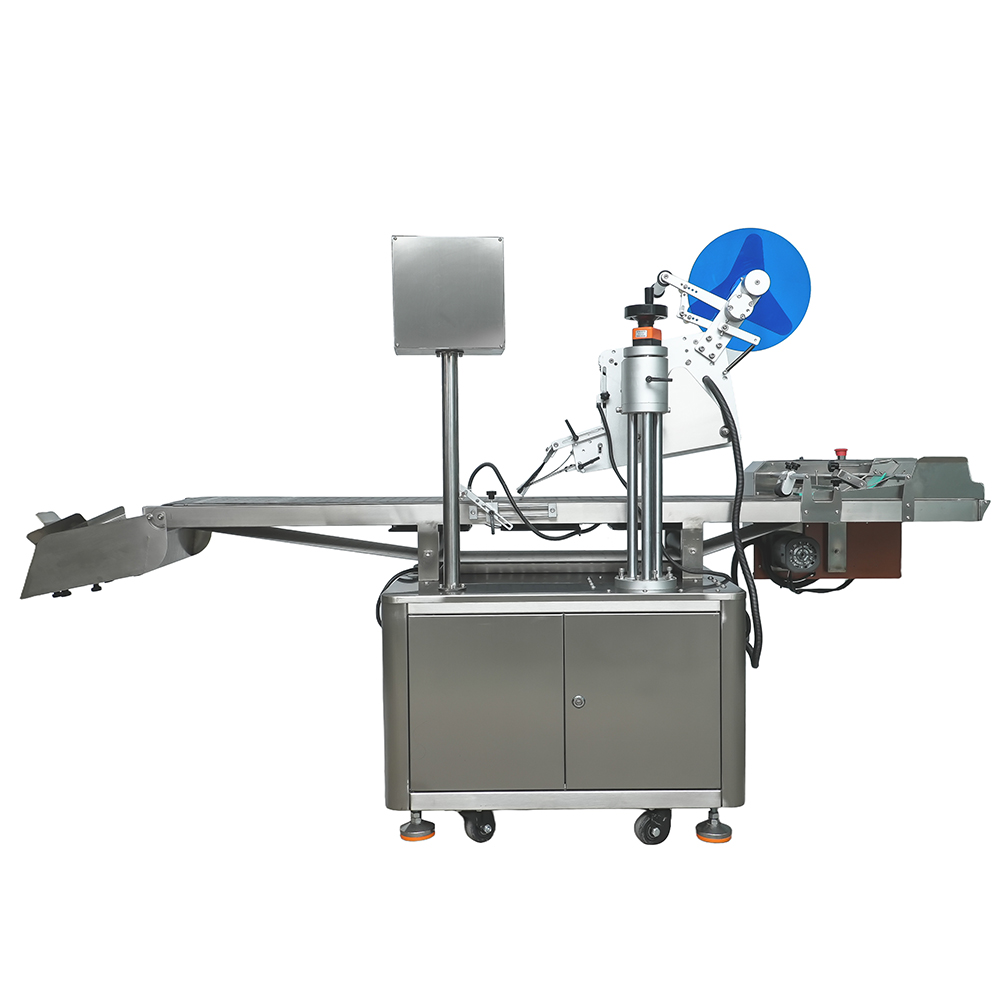

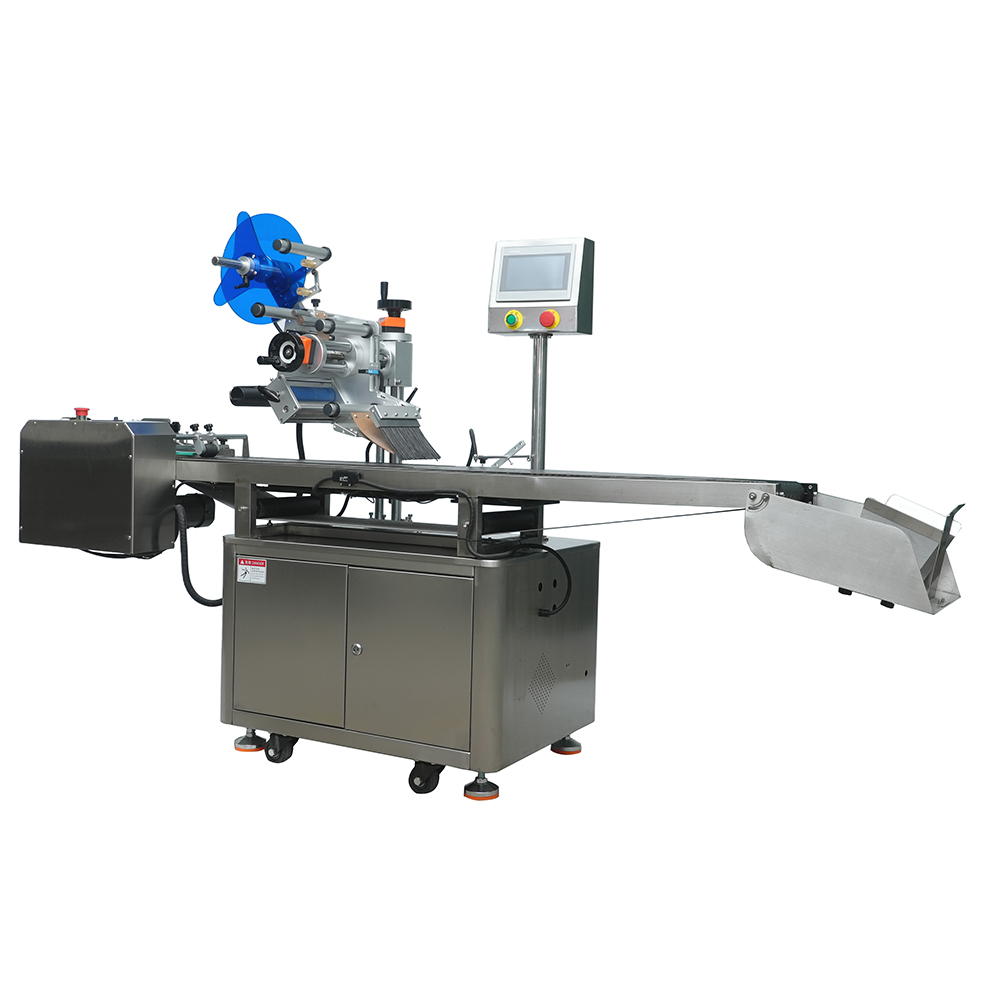

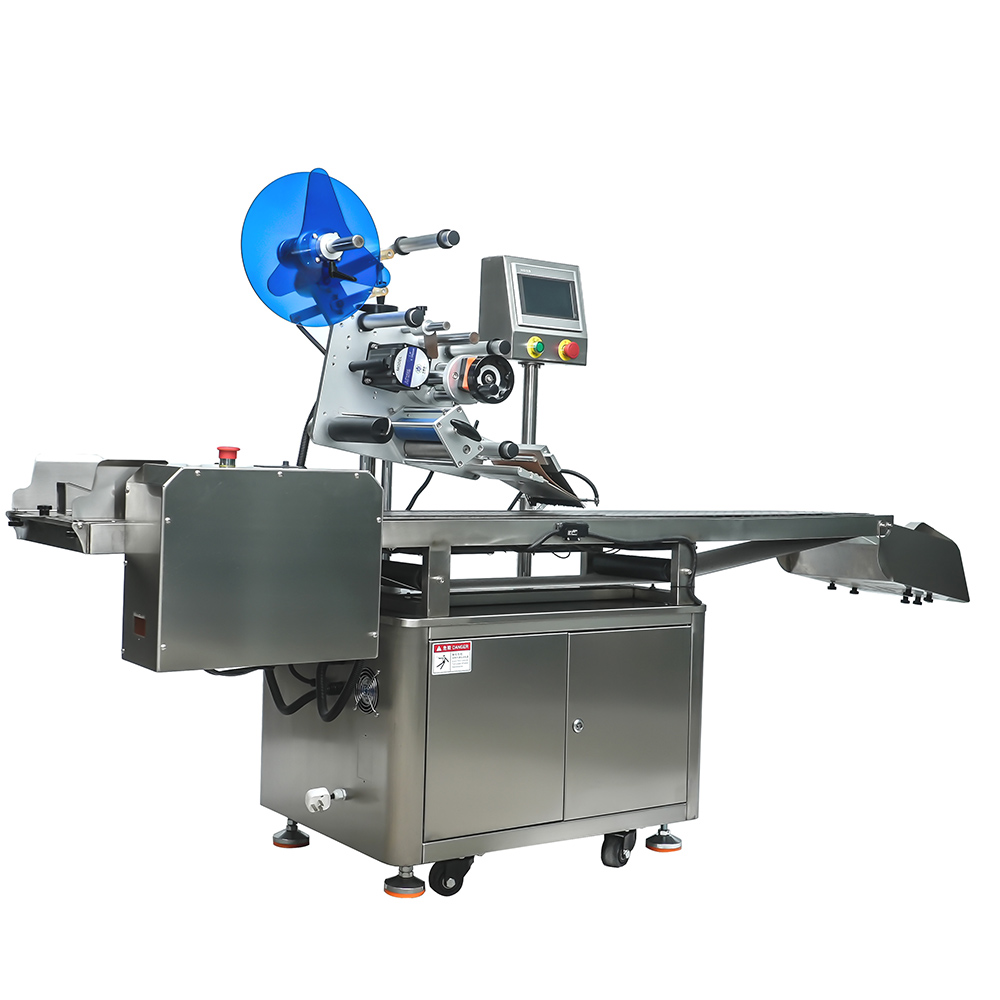

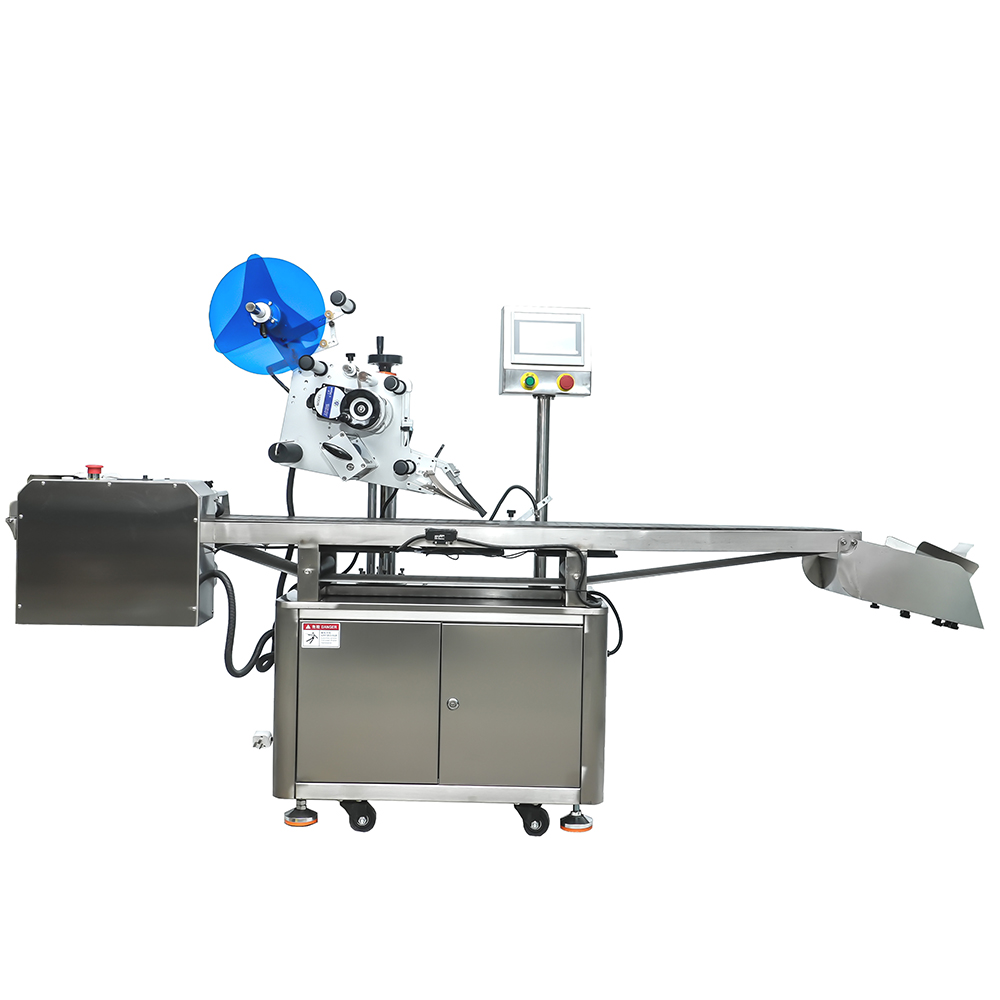

YCT-311は、カード、ポリ袋、カートン、紙シート、薄型パウチなどの軽量平面製品向けに設計された全自動吸引式平面ラベル貼付機です。ページネーション装置と真空吸着コンベアを搭載し、搬送中の製品の分離・供給・平坦保持を実現し、安定した高速ラベル貼付を実現します。この機械は、±0.5 mm の精度と 40 ～ 120 個/分の速度で、完全な範囲のラベル貼り付け、部分的な正確なラベル貼り付け、垂直方向のマルチラベル貼り付け、および水平方向のマルチラベル貼り付けをサポートします。
は、通常の搬送システムでは安定して供給することが難しい 全自動吸引式平面ラベリングマシン「YCT-311」 に、正確かつ効率的にラベリングを行う 軽量、薄物、平板状、シート状などの製品 メーカー向けに開発されました。
などの製品の場合 カード、ビニール袋、カートン、紙シート、薄い袋、薄いプラスチック片、平らな包装材、通常の平らなラベル貼付機では、製品のズレ、重なり、間隔不足、ラベルの配置が不安定などの問題が発生する可能性があります。 YCT-311 は、 ページネーション装置 と 真空吸着コンベアを組み合わせてこれらの問題に対処し、製品を 1 つずつ供給し、ラベル貼り付けプロセス中に製品を平らに保つのに役立ちます。
このため、YCT-311 は、 カードラベリングマシン、, パウチラベリングマシン、, 平面ラベリングマシン、または 真空送りラベリングマシンをお探しのお客様にとって実用的なソリューションとなります。 高精度、高出力用途向けの
多くの薄い製品や軽量の製品にとって、最大の課題はラベルの貼り付けだけでなく、 ラベルを貼る前の安定した製品の取り扱いです。.
次のような製品:
カード
薄いビニール袋
小さなポーチ
紙シート
薄いカートン
軽量の印刷物
簡単に移動したり、持ち上げたり、重なったり、不均一に供給したりする可能性があります。 YCT-311 は、以下を通じてこれらの問題を解決するように設計されています。
ページネーション送り 1 つずつ区切るための
真空吸着搬送 安定搬送を実現する
正確なセンサー検出
ラベル貼り付け中の一貫したプレス
このため、YCT-311 は、標準的なフラットラベラーが軽量、柔軟、または薄い製品に苦労する可能性があるプロジェクトに特に適しています。
YCT-311 は、以下を含む幅広い軽量のフラットまたはシートタイプの製品のラベル付けに適しています。
カード
ビニール袋
薄型パウチ
紙シート
カートン
添付文書
印刷物
薄いプラスチックシート
小型の平らなカートン
軽量OEM梱包材
実際の製品の構造とラベルの位置に応じて、この機械は次のラベルを必要とする製品にも適用できます。
平面
円弧状の表面
丸い表面
凹面
凸面
工学評価後のその他の特殊表面
YCT-311 は以下の分野で広く使用されています。
カートン包装業界
プラスチック製品産業
エレクトロニクス産業
カード製品業界
OEM包装業界
印刷資材産業
食品産業
化粧品業界
玩具産業
化学工業
製薬産業
YCT-311 は、さまざまな製品およびパッケージ要件に対応するいくつかの一般的なラベル形式をサポートしています。
対象となる平面の大部分またはすべてをラベルで覆う必要がある製品に適しています。
ラベルを特定の位置に高精度に貼り付ける必要がある製品に適しています。
複数のラベルを縦に並べる必要がある製品に適しています。
複数のラベルを水平に配置して貼り付ける必要がある用途に適しています。
この柔軟性により、YCT-311 はさまざまな SKU、プロモーション パック、またはカスタマイズされた OEM パッケージング ジョブを実行する工場に適しています。
を搭載しています。 ページネーション装置 重ねられたカードやパウチ、紙などを1枚ずつ分離してコンベアに供給するこれにより、供給の安定性が向上し、重なりが軽減されます。
YCT-311 の主な利点の 1 つは、 吸着コンベアです。コンベア ベルトには穴が開けられており、その下のブロワー モーターによってサポートされ、真空吸引を生成して、搬送中に軽量製品を平らで安定した状態に保ちます。
これは特に次の場合に役立ちます。
空のバッグ
薄型パウチ
フレキシブルカード
印刷済みシート
軽量のプラスチック片
この機械は、 ±0.5 mm のラベル貼り付け公差を備えており、正確できれいなラベルの貼り付けが必要な製品に適しています。
標準生産能力が 40 ～ 120 個/分であるYCT-311 は、スピードと一貫したラベル品質の両方を必要とする顧客に適しています。
マシンは次のように構成できます。
コードプリンター
インクジェットプリンター
可変情報プリンター
これにより、マシンは次のものを印刷できるようになります。
製造バッチ番号
製造日
有効期限
その他の変動情報
ラベル貼り付けプロセス中に、生産効率を向上させます。
タッチスクリーンインターフェイスはわかりやすく使いやすく、 中国語と英語が 利用可能です。オペレータはパラメータを直接調整し、生産管理のための計数機能を使用できます。
YCT-311 には以下が装備されています。
日本パナソニック制御システム
ドイツ LEUZE / イタリア Datalogic ラベルセンサー
日本パナソニック製品センサー
これらのコンポーネントは、機械の安定した動作と正確な検出パフォーマンスを確保するのに役立ちます。
次のような問題がある場合:
ラベルの流出
ラベル破損
他の機械の故障
動作中に異常が発生した場合、機械はアラームを発して、オペレーターが迅速に対応できるようにします。
機械とスペアパーツには ステンレス鋼 と 陽極酸化処理された高級アルミニウム合金が使用されており、耐食性、耐久性、長寿命を実現します。
さまざまな輸出市場の現地の電圧要件に機械をより適切に適合させるために、変圧器が装備されています。
作業プロセスがシンプルで、安定した連続ラベルを必要とする生産環境に適しています。
タッチスクリーンで「スタート」をクリックします
製品はページネーション デバイス上に配置されます
ページネーション装置は製品を分離し、1 つずつコンベアに送ります。
吸着コンベアは真空吸着により製品を平らに保ちながら前進させます。
センサーが目標位置を検出すると、機械がラベルを発行します
ローラーがラベルを製品表面に押し付けます
1 つのラベル付けサイクルが完了しました
制御ロジックに関しては、 ラベル センサー と 製品センサーが に信号を送信し PLC、PLC がモーターなどのさまざまな機械部品を制御して自動ラベル付けプロセスを完了します。
YCT-311 は次の用途に適しています。
ステッカーラベル
フィルムラベル
電子監視コードラベル
バーコードラベル
透明または不透明の粘着ラベル
これにより、この機械は標準的なラベル貼り付けとトレーサビリティ関連のラベル貼り付け要件の両方に適したものになります。
アイテム |
仕様 |
モデル |
YCT-311 |
マシンタイプ |
全自動吸引送り式平面ラベル貼付機 |
ラベル仕様 |
粘着ステッカー、透明または不透明 |
表示許容範囲 |
±0.5mm |
容量 |
40～120個/分 |
適合製品サイズ |
L: 40-400 mm、W: 20-200 mm、H: 0.2-150 mm、カスタマイズ可能 |
適切なラベルサイズ |
長さ：15～100mm、幅(高さ)：15～130mm |
機械のサイズ |
2080×695×1390mm |
梱包サイズ |
2130×730×1450mm |
電圧 |
220V / 50(60)Hz、カスタマイズ可能 |
力 |
820W |
正味重量 |
200kg |
総重量 |
365kg |
ラベルロール |
内径：Ø76 mm、外径：≤260 mm |
構造 |
関数 |
吸着コンベヤ |
真空吸引を生み出すブロワーモーターを下に備えた穴あきコンベヤーにより、搬送中に軽量製品を平らに保つことができます。 |
ラベリングヘッド |
ラベルの巻き取りや駆動構造を含むラベラーの核心部分 |
タッチスクリーン |
運転やパラメータ設定に使用 |
コレクションプレート |
ラベル付き製品を収集します |
強化スポンジローラー |
ラベル付き製品をプレスしてラベルの接着を強化します。 |
メインスイッチ |
マシンの電源を入れます |
非常停止 |
異常動作時には機械を停止します |
電気ボックス |
ハウジングの電気構成 |
ページネーションデバイス |
積み重ねられたパウチやカードなどを切り離し、1枚ずつコンベアに供給します。 |
この機械は、日常の生産において簡単に調整できるように設計されています。オペレーターは以下を調整できます。
ラベル貼りナイフのエッジが製品高さより約 2 mm 高く、目標位置と同じ高さになるような機械機構の高さ
コンベア速度とタッチスクリーン上のラベル貼付速度が適切に一致するようにする
各ラベルを完全に排出できるセンサーの位置
ローラーがコンベアベルトと平行になり、製品表面に適切に押し付けられるようにローラーを配置します。
これにより、段取り時間の短縮と製品切り替え時の操作性の向上に貢献します。
安定したラベルのパフォーマンスを確保するには、次のラベル要件が推奨されます。
ラベルとラベルの間の隙間は 2 ～ 3 mmである必要があります
ラベルの端と台紙の端の間の距離は 2 mmである必要があります。
裏紙は靭性の高い グラシン製である必要があります。 破損のリスクを軽減するために、
コアの内径は 76 mmである必要があります。
外径は 280mm以下であること
ラベルはに配置する必要があります 1 行
最終的なラベル仕様は、実際の製品に従って、YCTAUTO エンジニアとのコミュニケーションの後、常に確認する必要があります。
YCT-311 は、次のようなオプション機能で構成できます。
コードプリンター
インクジェットプリンター
可変情報プリンター
自動給紙機能
素材自動収集機能
追加のラベル付けデバイス
製品要件に応じたカスタマイズされた機械設計
これにより、この機械は OEM プロジェクト、パッケージングのアップグレード、統合生産ラインのアプリケーションに適したものになります。
YCT-311は、カード、ビニール袋、カートン、紙シート、薄袋、印刷物などの軽量の平板状またはシート状の製品に適しています。
YCT-311は ページネーション装置 と 真空吸着コンベアを搭載しており、ラベル貼付時の安定した供給と平坦搬送が必要な軽量・薄型・柔軟な製品に最適です。
このマシンは、完全な範囲のラベル付け、部分的な正確なラベル付け、垂直方向の複数ラベル付け、および水平方向の複数ラベル付けをサポートしています。
ラベルの公差は ±0.5mmであり、高精度が要求される製品に適しています。
標準速度は 40～120個/分で、製品サイズ、ラベルサイズ、実際の使用条件によって異なります。
はい。オプションのコード プリンタ、インクジェット プリンタ、またはプリンタ モジュールを追加して、ラベル貼り付け時に製造日、バッチ番号、有効期限などの情報を印刷できます。
この機械は、透明または不透明のステッカー ラベル、フィルム ラベル、バーコード ラベル、電子監視コード ラベルなどの粘着ラベルをサポートしています。
はい。この機械は、製品寸法、ラベル要件、オプションデバイス、ライン統合のニーズに応じたカスタマイズをサポートします。
カード、パウチ、カートン、紙シート、または軽量で柔軟な製品用の高速平面ラベル貼付機をお探しですか?
以下のものをお送りください:
製品写真
製品サイズ
ラベルサイズ
必要なラベルの位置
出力要件
コーディングまたは印刷の要件
生産ラインの詳細
YCTAUTO は、実際のアプリケーションに基づいて適切な構成を推奨します。
