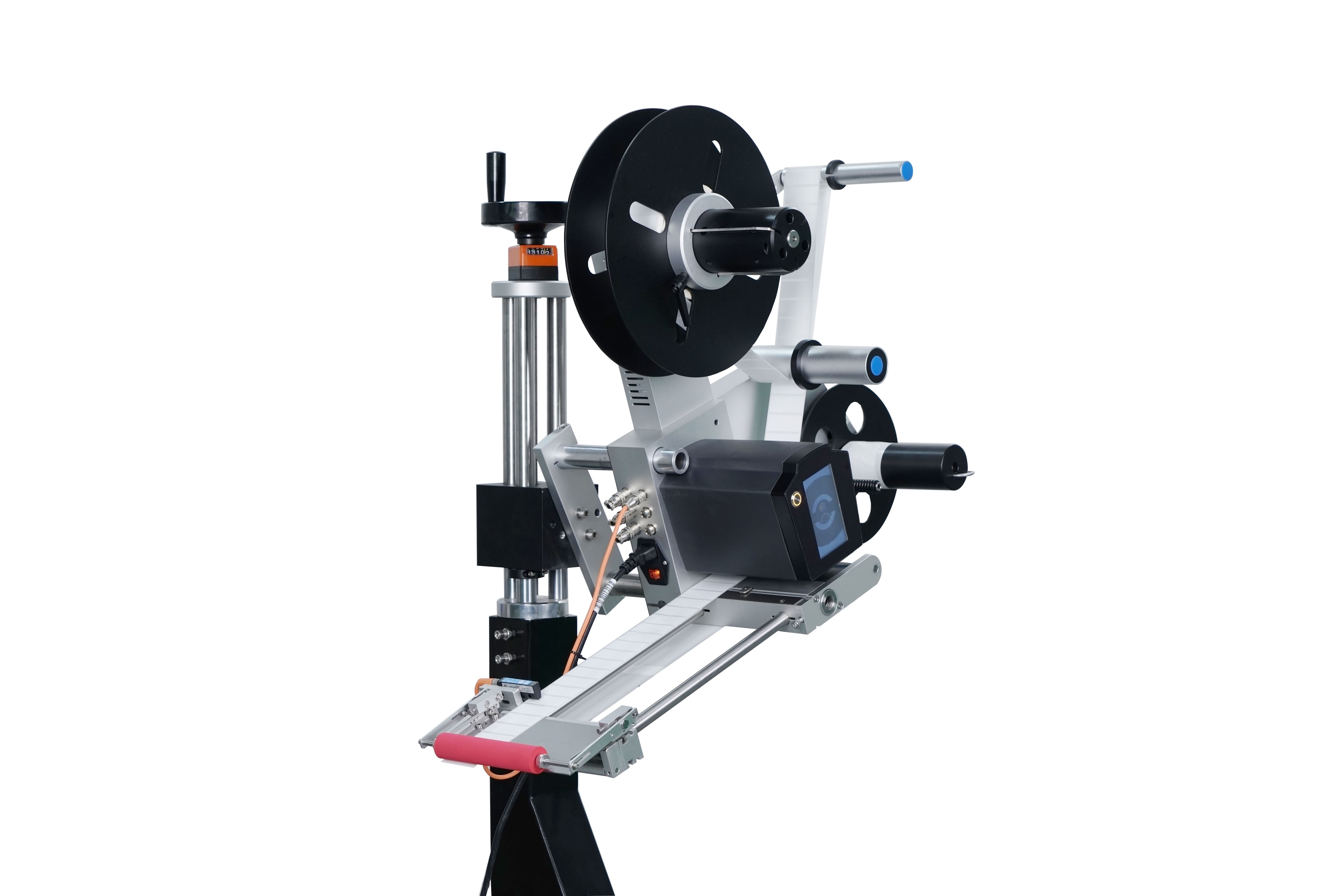

YCT -90H автомат өндөр хурдны дээд талын шошгоны толгой (шошголох хөдөлгүүр) нь одоо байгаа угсралтын шугамд саадгүй нэгтгэх зориулалттай хэт хурдан, авсаархан шошгоны модуль юм. Дээд талын гадаргуугийн дамжуулалтыг хангахаар бүтээгдсэн бөгөөд урсдаг объектын дээд хавтгай эсвэл нуман (муруй) гадаргуу дээр хүртэл гайхалтай хурдтайгаар өөрөө наалддаг шошгыг нааж болно. минутанд 1000 ширхэг .
Одоо асууж, өндөр хурдны шилдэг шошгыг шугамандаа нэгтгэ
Агуулга
Өндөр эзэлхүүнтэй үйлдвэрлэгчдийн хувьд дээд шошгоны функцийг (лонхны таг, тагны битүүмжлэл, хайрцагны дээд хэсэгт сурталчилгааны наалт гэх мэт) нэмэх нь бүхэл бүтэн шинэ конвейерийн систем худалдаж авах шаардлагагүй юм. Танд хэрэгтэй зүйл бол авсаархан, өндөр хүчин чадалтай, залгаад тоглох боломжтой дээд шошготой хөдөлгүүр бөгөөд одоо байгаа угсралтын шугам дээр хялбархан нэгтгэгдэнэ.
YCT -90H автомат өндөр хурдны дээд талын шошгоны толгой нь эцсийн шийдэл юм. Ердөө 90 кг жинтэй энэхүү авсаархан боловч хүчирхэг төхөөрөмж нь таны одоогийн туузан дамжуулагчтай зэрэгцэн зогсоход зориулагдсан бөгөөд шошгоны толгойг шугаман дээр шууд өлгөжээ. Өндөр давтамжийн серво хөтлөгчтэй шошгоны толгойгоор ажилладаг энэ нь урсаж буй объектуудыг илрүүлж, тэдгээрийн дээд хавтгай эсвэл хавчуулсан гадаргуу дээр минутанд 1000 хүртэлх бүтээгдэхүүний хурдтайгаар шошгыг наадаг . Энэ нь сав баглаа боодлын шугамаа дэлхийн жишигт нийцсэн хурдаар шинэчлэх хамгийн хэмнэлттэй арга юм.
Салбарын тэргүүлэгч хурд (1000 BPM) : Хэт мэдрэмтгий серво мотор болон өндөр хурдны оптик мэдрэгчээр бүтээгдсэн бөгөөд хамгийн хурдан дүүргэх, таглах, баглаа боодлын шугамд тохирсон минутанд 1000 шошго хүргэх боломжтой.
Туузан дамжуулагчаас хамааралгүй дизайн : Энэ машин нь бүтээгдэхүүний хэмжээ хязгааргүй тул таны одоо байгаа угсралтын шугамын параметрүүд дээр тулгуурладаг бөгөөд энэ нь ямар ч өргөн, урт, өндөртэй бүтээгдэхүүнд маш уян хатан болгодог.
Хавтгай ба нуман гадаргуутай байх чадвар : Тусгай зориулалтын хошуу ба уян арчих механизм нь машинд хөдөлгөөнт объектын хавтгай гадаргуу эсвэл нуман хэлбэртэй/каммертай дээд профиль дээр шошгыг жигд наах боломжийг олгодог.

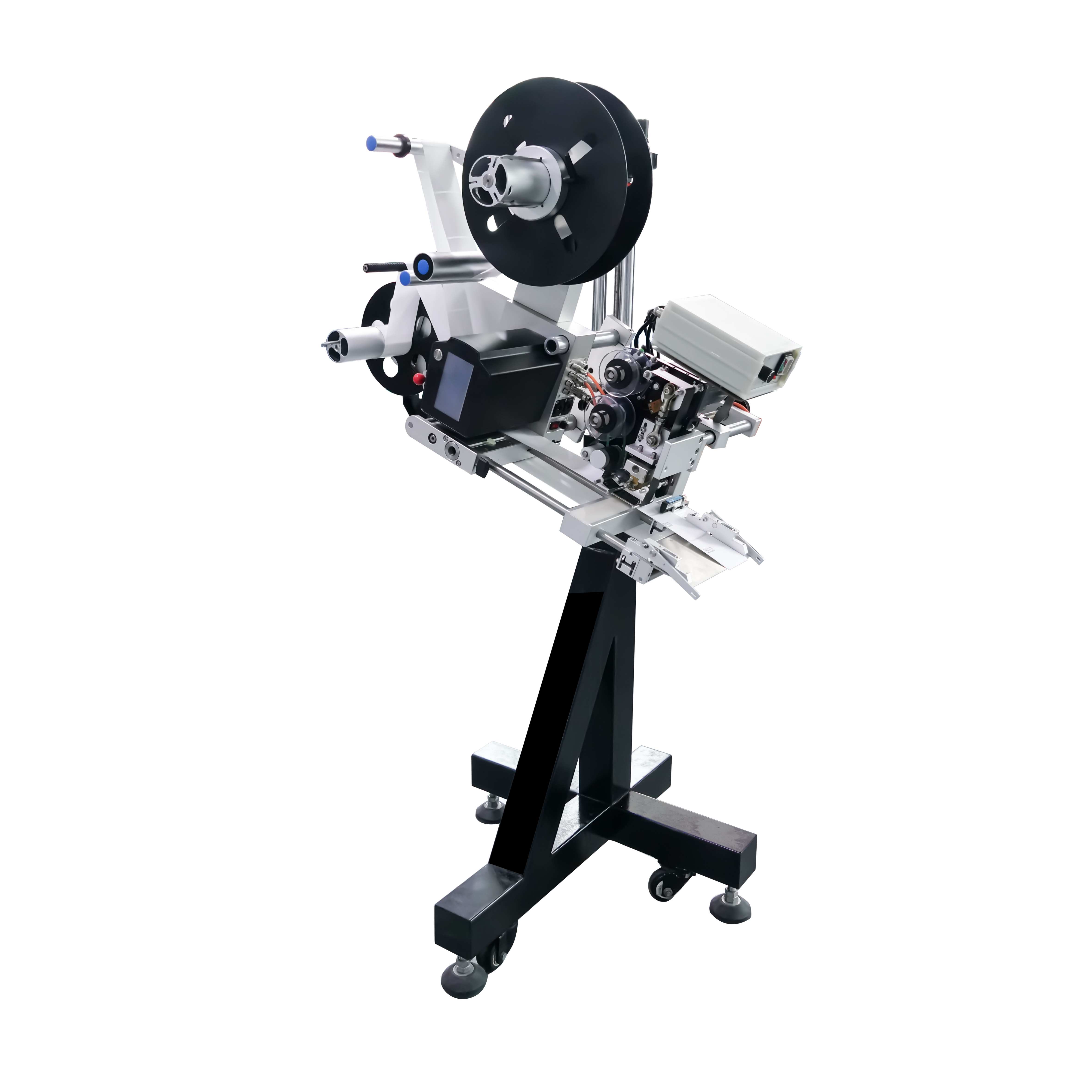

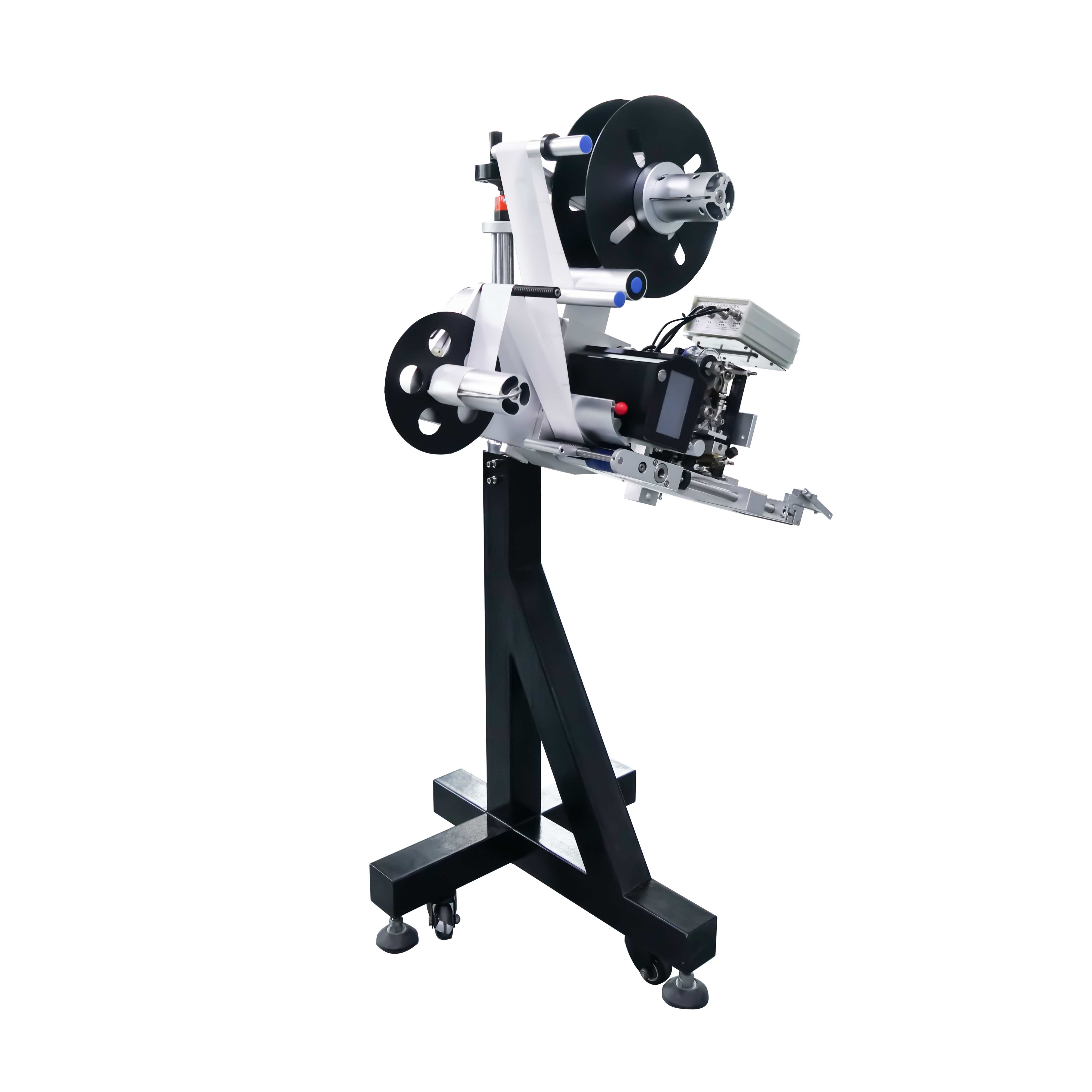

Авсаархан, зөөврийн (90кг) : Зай хэмнэсэн зай, хүнд даацын дугуйнууд нь инженерүүдэд шошгыг янз бүрийн үйлдвэрлэлийн шугамаар хялбархан хөдөлгөж, тохируулах боломжийг олгодог.

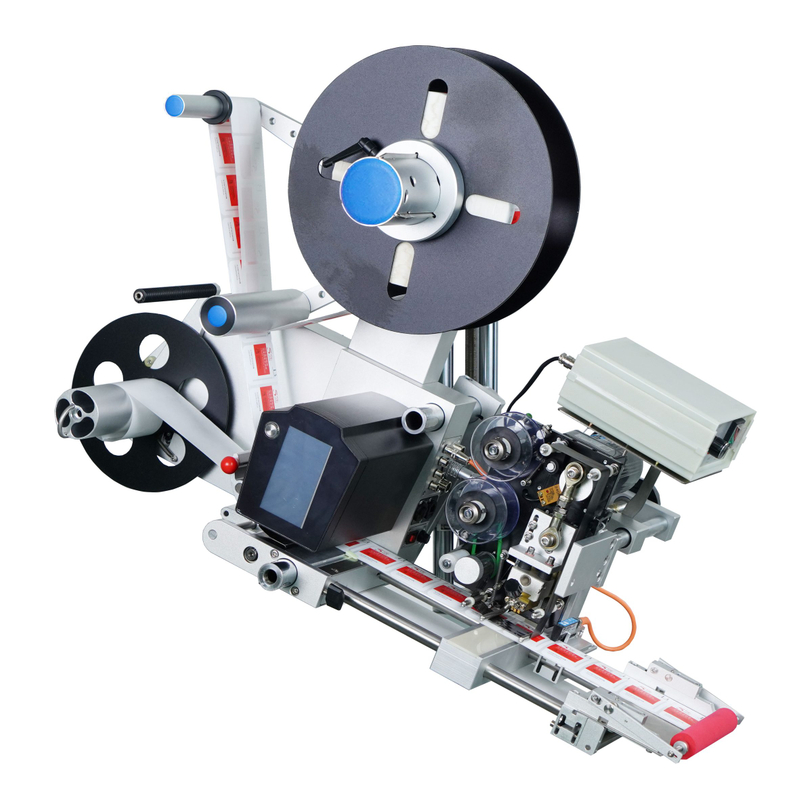

Синхрон бэхэн кодчилол : Шошго хийхээс өмнө эсвэл дараа нь үйлдвэрлэсэн огноо, багцын дугаар, дуусах кодыг хэвлэхийн тулд конвейер дээр суурилуулсан нэмэлт үйлдвэрлэлийн бэхэн принтертэй хялбархан нэгтгэгдэнэ.
Параметр |
Тодорхойлолтын дэлгэрэнгүй мэдээлэл |
Загвар |
YCT-90H |
Шошгоны хурд |
1000 ширхэг/мин хүртэл (бүтээгдэхүүн, шошгоны хэмжээнээс хамаарч) |
Шошгоны нарийвчлал |
±1.0мм (бүтээгдэхүүн/шошгоны алдааг эс тооцвол) |
Холбогдох бүтээгдэхүүний хэмжээ |
Шаардлага байхгүй (таны одоо байгаа угсрах шугамын параметрүүдээс хамаарна) |
Тохиромжтой шошгоны хэмжээ |
Урт: 10мм ~ 250мм | Өргөн: 10мм-120мм |
Шошгоны өнхрөх дотоод диаметр |
φ76мм (Стандарт) |
Шошгоны өнхрөх гадна диаметр |
φ300мм (Хамгийн их) |
Эрчим хүчний хангамж |
220V / 50Hz (110V/380V тохируулах боломжтой) |
Эрчим хүчний хэрэглээ |
330W (Эрчим хүчний хэмнэлттэй өндөр хурдны гүйцэтгэл) |
Машины жин |
Ойролцоогоор 90 кг (Авсаархан, маш зөөврийн) |
Машины хэмжээс (L×W×H) |
Ойролцоогоор 1100мм × 700мм × 1400мм |
Шошгоны машины дээж
YCT-90H нь өндөр хурдтай, тасралтгүй урсгалтай үйлдвэрлэлийн орчинд зориулагдсан бөгөөд дээд талын шошгололтыг шаарддаг:
Ундаа ба хоол : Лонхны таг, савны таг, тарагны аяга, хүнсний тавиурын дээд гадаргуу дээр шошго хийнэ.
Логистик ба цахим худалдаа : Хөдөлгөөнтэй картон хайрцаг, илгээмжийн дээд талд тээвэрлэлтийн шошго, бар код, хэврэг наалт наах.
Гоо сайхны бүтээгдэхүүн ба өдөр тутмын химийн бодисууд : Цөцгийтэй савны таг, гоо сайхны бүтээгдэхүүн, нойтон алчуурын хуванцар тагны дээд шошго.
Эмийн бүтээгдэхүүн : Эмийн хайрцагны дээд хэсэгт шошго, хуруу шилний таг, нэмэлт савны таг.
15+ жилийн сав баглаа боодлын автоматжуулалт : Dongguan Yucheng Machinery Technology Co., Ltd (YCT Machinery) нь 50 гаруй оронд найдвартай шошгоны толгой, захиалгат савлагааны машинаар мэргэшсэн.
OEM/ODM-ийн үл үзэгдэх интеграци : Бид YCT-90H нь таны одоогийн дээд болон доод урсгалын тоног төхөөрөмжтэй төгс харилцдагийг баталгаажуулахын тулд захиалгат холбох хаалт, дохионы тохируулгатай PLC тохиргоо, тусгай мэдрэгчээр хангадаг.
Глобал техникийн дэмжлэг : Бид автоматжуулалтын ахлах инженерүүдийнхээ нарийвчилсан холболтын диаграмм, алхам алхмаар видео суулгах заавар, 24/7 алсын видео дэмжлэгийг санал болгож байна.
Үгүй. YCT-90H нь таны одоо байгаа туузан дамжуулагч эсвэл угсралтын шугам дээр шууд холбогддог бие даасан дээд шошго хөдөлгүүр/толгойгоор бүтээгдсэн. Энэ нь шалны орон зайг хэмнэж, тоног төхөөрөмж худалдан авах зардлыг эрс багасгадаг. Хэрэв танд конвейер бүхий иж бүрэн систем хэрэгтэй бол манай YCT-30H цувралыг шалгана уу.
YCT-90H нь эргэлдэгч кодлогчоор тоноглогдсон байж болно. одоо байгаа конвейерийн босоо ам руу залгах нэмэлт Энэхүү кодлогч нь конвейерийн хурдны бодит цагийн өгөгдлийг YCT-90H-ийн PLC-д буцааж өгч, туузан дамжуулагч хурдасч, удааширч байсан ч шошго түгээх хурд нь таны конвейерийн хурдтай төгс тохирч байгааг баталгаажуулдаг.
Тиймээ. Шошгоны толгойг олон тэнхлэгт (X, Y, Z, хазайлтын өнцөг) тохируулж, бүтээгдэхүүнийхээ профайлд тохируулж болно. Уян хатан багс эсвэл хөвөн өнхрүүлгийг хуваарилах цэг дээр ашигласнаар шошгыг налуу эсвэл бага зэрэг муруй дээд гадаргуу дээр (бөмбөртэй таг гэх мэт) үрчлээсгүй дардаг.
Манай YCT-90H-ийн стандарт хугацаа 20-30 хоног байна . Энэ нь авсаархан модуль учраас тээвэрлэлтийн бэлтгэл, гаалийн бүрдүүлэлт нь өндөр үр ашигтай байдаг.
Бид интеграцийг хялбаршуулдаг:
Механик тохиргоо : Машиныг туузан дамжуулагчийнхаа хажууд эргэлдүүлж, гар дугуй ашиглан шошгоны толгойг шууд туузан дамжуулагч дээрээ өлгөх, дугуйг түгжихийн тулд өндрийг болон өнцгийг тохируулна уу.
Мэдрэгчийн байршил : Бүтээгдэхүүнийг илрүүлдэг фотоэлектрик мэдрэгчийг (дагсан) туузан дамжуулагчийн төмөр зам дээр суурилуул.
Цахилгааны интеграци : Бид тодорхой цахилгааны схемийг өгдөг. Хэрэв манай шошгологч болон таны үндсэн шугамын PLC хооронд гар барих дохио (эхлэх/зогсоох/гадаа) шаардлагатай бол манай инженерүүд видео дуудлагаар дамжуулан таныг тохиргоонд чиглүүлэх болно.
